Orígenes del suelo radiante: por qué surge y cuál es el objetivo

¿Cómo funciona?

Antes de hablar de los orígenes del suelo radiante, conviene recordar qué es y cómo funciona. Llamamos suelo radiante, al sistema de calefacción que emplea el suelo de un local o superficie como emisor de calor. Pero también mencionar que el emisor puede ser cualquiera de los paramentos de los locales a calefactar (suelo, paredes o techo), aunque lo más corriente es emplear el suelo. Y su funcionamiento se basa en aportar calor (o frío) al material que forma el suelo, generalmente hormigón, haciendo que este eleve su temperatura y la mantenga durante un periodo largo de tiempo. Dada la extensión superficial del emisor se emplean bajas temperaturas, porque la emisión depende de la diferencia de temperaturas entre el emisor y el ambiente, y de la superficie del emisor (a mayor superficie de emisión será necesaria una diferencia de temperaturas menor). Algunas normativas limitan esta temperatura del suelo a 28 o 29 ºC.

Existen dos tipos principales de suelo radiante, el de agua y el eléctrico. El de agua se construye a base de tuberías que recorren todo el subsuelo y por las cuáles circula el agua que hemos calentado o enfriado previamente. Y que es la que le aporta al hormigón esa diferencia de temperatura que queremos trasladar luego al ambiente. El eléctrico también se instala en el suelo embebido en el hormigón, pero se diferencia en dos cosas.  La primera es que solo es capaz de producir calor, ya que lo que se instala es un cable eléctrico que es básicamente una resistencia que trasforma la corriente eléctrica en calor por efecto Joule. Y la segunda es que por su naturaleza no utiliza ningún fluido, solo corriente eléctrica. Y por ello no necesita de ningún generador, de calor o frío para el agua como es el caso del anterior.

En realidad, el suelo radiante puede funcionar también con solados de madera o moqueta, pero no resulta razonable tener un emisor térmico con su superficie cubierta por un aislante térmico. Lo que ocurrirá es que el sistema funcionará con más lentitud, obligando a que el calor tenga que traspasar la barrera aislante. Lo ideal es utilizar superficies que tengan buena conductividad térmica.

Orígenes y desarrollo

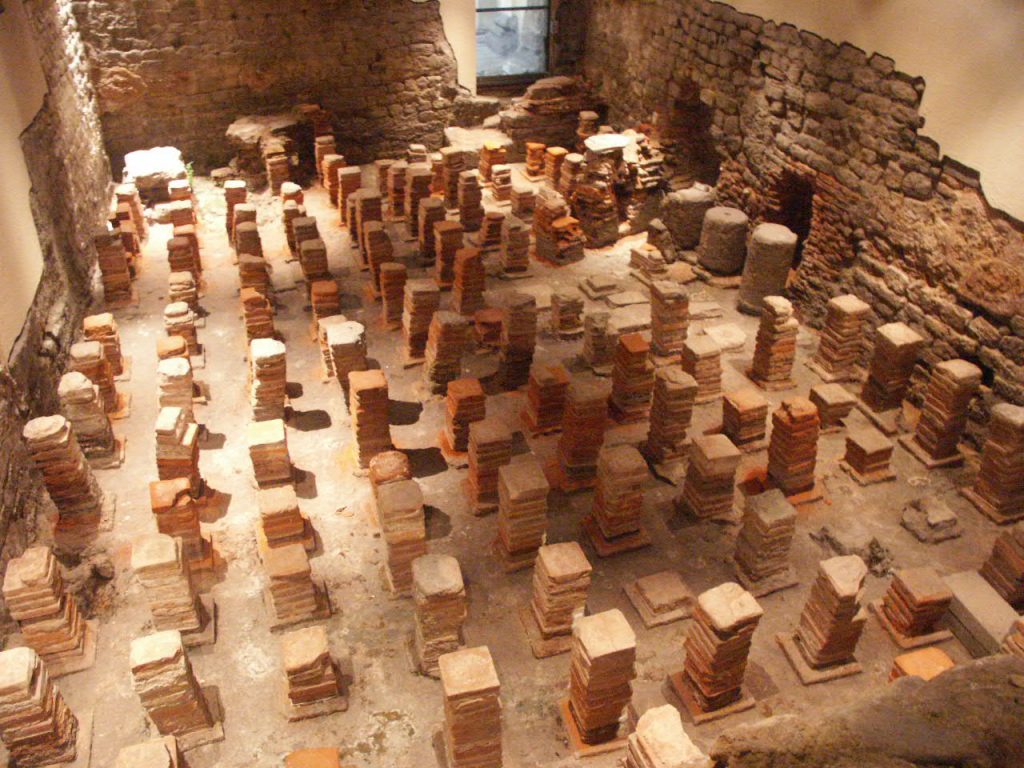

El origen del suelo radiante lo podemos encontrar en la antigua roma, cuando el ingeniero romano Cayo Sergio Orata diseñó, en el siglo I antes de Cristo, un sistema de calefacción que se emplearía con éxito en las termas romanas. Dados los buenos resultados de este invento, también se empleo con posterioridad en muchas casas de Patricios Romanos. Los restos más antiguos de este ingenio se han encontrado entre las ruinas de la ciudad de Olimpia y datan de la misma época que su presunto inventor. Dicho sistema recibe el nombre de hipocausto, y consistía en un horno desde el que se canalizaban los gases calientes resultantes de su combustión.

Este calor fluía a través de las canalizaciones que se encontraban bajo el suelo del edificio que se quería calentar. Al ser las baldosas y ladrillos de los que estaban construidos los suelos buenos conductores del calor, el resultado era un ambiente cálido y uniforme en el interior de la estancia. Se sabe que empleaban leña en el horno de combustión, y se calcula que la temperatura máxima alcanzada por esta calefacción no superaría los 30 ºC. También se aprovechaba el horno donde se quemaba la leña, para calentar en grandes tinas de cobre el agua que se utilizaría en los baños.

En Corea, la calefacción radiante por suelo radiante se utiliza desde hace unos 2.000 años. El concepto Ondol, que significa “piedra caliente”, consiste en la utilización de piedras y conductos subterráneos para ayudar a transportar el aire caliente de la cocina a las habitaciones de la casa. La mayoría de las casas y edificios en Corea todavía usan ondol, aunque ahora usan agua caliente y sistemas eléctricos. Viajando a la época moderna encontramos a principios del siglo XX al arquitecto americano Frank Lloyd Wright, que descubrió ondol y lo utilizó en muchos de los edificios que diseñó. Además, también fue el inventor del sistema de agua caliente bajo el suelo de las viviendas.

Ciudades en las que se encuentran este tipo de sistemas de calefacción

Centrándonos más concretamente en las instalaciones en el exterior, las aplicaciones urbanas del suelo radiante se encuentran en la calefacción, y más concretamente, en la gran mayoría de los casos, para evitar la acumulación de nieve o hielo en calles, algunas carreteras y por supuesto en estadios de fútbol u otros deportes. Y es evidente, que este tipo de instalaciones se ejecutan en latitudes que sufren inviernos muy rigurosos, principalmente en los países nórdicos europeos y en el extremo sur de América, en zonas de Argentina.

Europa

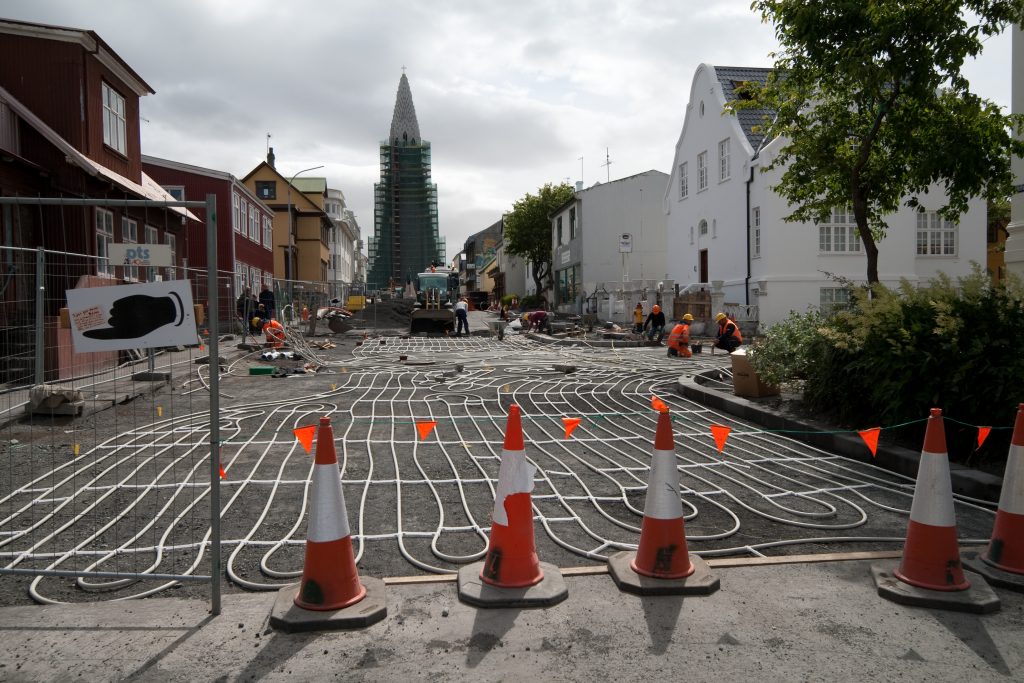

Así encontramos algunos ejemplos en Islandia, lugar en que se encuentran numerosos yacimientos de aguas termales. En su capital, Reikiavik, las calles se congelan con facilidad en los meses de más frío. Para evitar resbalones y otros peligros se ha instalado calefacción por suelo radiante en diversas calles de la ciudad, evitando que se forme hielo. Otro ejemplo en Europa lo encontramos en Finlandia, donde varias ciudades disponen de suelo radiante en algunas calles. En este país nórdico son varias las ciudades que tienen escondido bajo su asfalto suelo radiante. Entre ellas su capital Helsinki o Joensuu, lo tienen instalado bajo sus calles más comerciales.

Otro ejemplo de calefacción por suelo radiante en el exterior son los recintos deportivos. Algunos deportes son negocios muy importantes y atraen a grandes cantidades de personas, llegando al punto en que la suspensión de partidos por nieve y hielo es un riesgo financiero considerable. Además de las ventajas en la práctica al poderse celebrar los partidos y los entrenamientos durante todo el año y el menor riesgo de que los jugadores se lesionen, por ello una calefacción de césped resulta también económicamente rentable. La Federación alemana del fútbol define la calefacción de césped en los estadios de primera división de la liga federal como estándar. Y ya existen más de 170 estadios equipados con calefacción de césped. Los tubos colocados debajo de las raíces del césped mantienen el campo de juego libre de heladas.

Un ejemplo lo encontramos en el Estadio de fútbol “Rhein Neckar Arena”, en la localidad de Sinsheim, conocida en Alemania por su “Museo del Coche y la Técnica”, y que tiene ahora una nueva atracción. El Estadio Rhein Neckar Arena, para el que se construyó expresamente la vía de acceso “Sinsheim Süd”. El estadio es el campo del equipo de fútbol TSG Hoffenheim y ha sido construido con ayudas y financiación privada.

Por último tenemos el ejemplo de la utilización del suelo radiante en grandes zonas comerciales o sistema de calefacción y refrescamiento por suelo radiante para naves industriales, como el supermercado Penny del Grupo REWE en Colonia-Bocklemünd, donde se invirtió en un centro logístico de más de 15.000 m² de superficie, aunque no es específicamente una instalación exterior. En la nave de almacén de gran superficie, sometida en algunas zonas a elevadas cargas puntuales, se ha instalado una calefacción industrial por superficies radiantes. Este rentable sistema de calefacción combina grandes exigencias al material con un rango de temperaturas, costes operativos y de inversión bajos. Las superficies que no es necesario calefactar, por ejemplo, los puntos de almacenaje y las estanterías de gran altura, que simplemente no se han tenido en cuenta al hacer el diseño y desarrollar el proyecto.

Sudamérica

Un ejemplo en el que se han aprovechado sus aguas termales naturales para instalar un sistema de calefacción por suelo radiante en la población es Copahue, una pequeña villa de la provincia de Neuquén, en Argentina. El sistema se inauguro en el año 1999 y con ello, se ha conseguido hacer el duro invierno mucho más amable para sus habitantes y visitantes. El informe de Feinmann sobre “veredas calefaccionadas” en el Sur de Argentina, criticaba estas instalaciones debido a que se alimentaban con calderas de gas. Quedando testimonio de su instalación en algunas zonas del sur del país.

¿Y en España en particular?

En nuestro país, encontramos el municipio de Salardú, que acoge la estación de esquí de Baqueira Beret, donde se ha colocado calefacción en un par de calles de la población. El objetivo de estas instalaciones es garantizar la movilidad en invierno en dos calles propensas a provocar colapsos cuando se hielan. Estas dos calles son muy transitadas en invierno (sobretodo por los esquiadores que visitan la estación de Baqueira Beret) y se provocan importantes colapsos por culpa del hielo. En especial, en la calle de Estudis que tiene una fuerte pendiente y que conecta la carretera C-28 con el acceso a Bagergue y Unha. Este sistema es muy caro, tanto en su instalación como en su mantenimiento y funcionamiento, y que por este motivo, solo se ha instalado la calefacción en lugares “concretos y determinados”.

Varios estudios demuestran los grandes beneficios que conlleva la instalación de calefacción de suelo radiante para evitar catástrofes. Y su utilidad es aún mayor en aeropuertos o puentes, por ejemplo. En este sentido, otra de las aplicaciones que se está estudiando es para las pistas de aterrizaje de los aeropuertos, donde se han realizado las primeras placas de hormigón a escala real que en su interior son conductoras de electricidad para el pavimento exterior de los aeropuertos, llevadas a cabo en la Universidad del Estado de Iowa por el profesor Halil Ceylan, con el objetivo que los aviones aterricen sin problemas y que no se salgan de las pistas por el hielo.
